После растущей волны моддинга PlayStation, от минималистских BoxPlates Devyn Johnston, которые придают консоли Sony более изящный, горизонтальный дизайн, до «PS3 Pro» Zac Builds с жидкостным охлаждением, который преодолевает PlayStation 3 2006 года для запуска Gran Turismo 6 в 60 FPS, другой создатель перестроил PS5 во что-то меньшее, умнее и доступное.
Канал YouTube Not From Concentrate (NFC) представил Tiny PS5 Redux — изысканную версию вирусного мелкофакторного проекта, который теперь предназначен для фанатов, чтобы построить себя. Согласно описанию видео, Redux — это «утонченная, упрощенная версия, разработанная так, что вы можете, наконец, сделать это», с полным пошаговым руководством, доступным через магазин NFC.
Проектирование и строительство

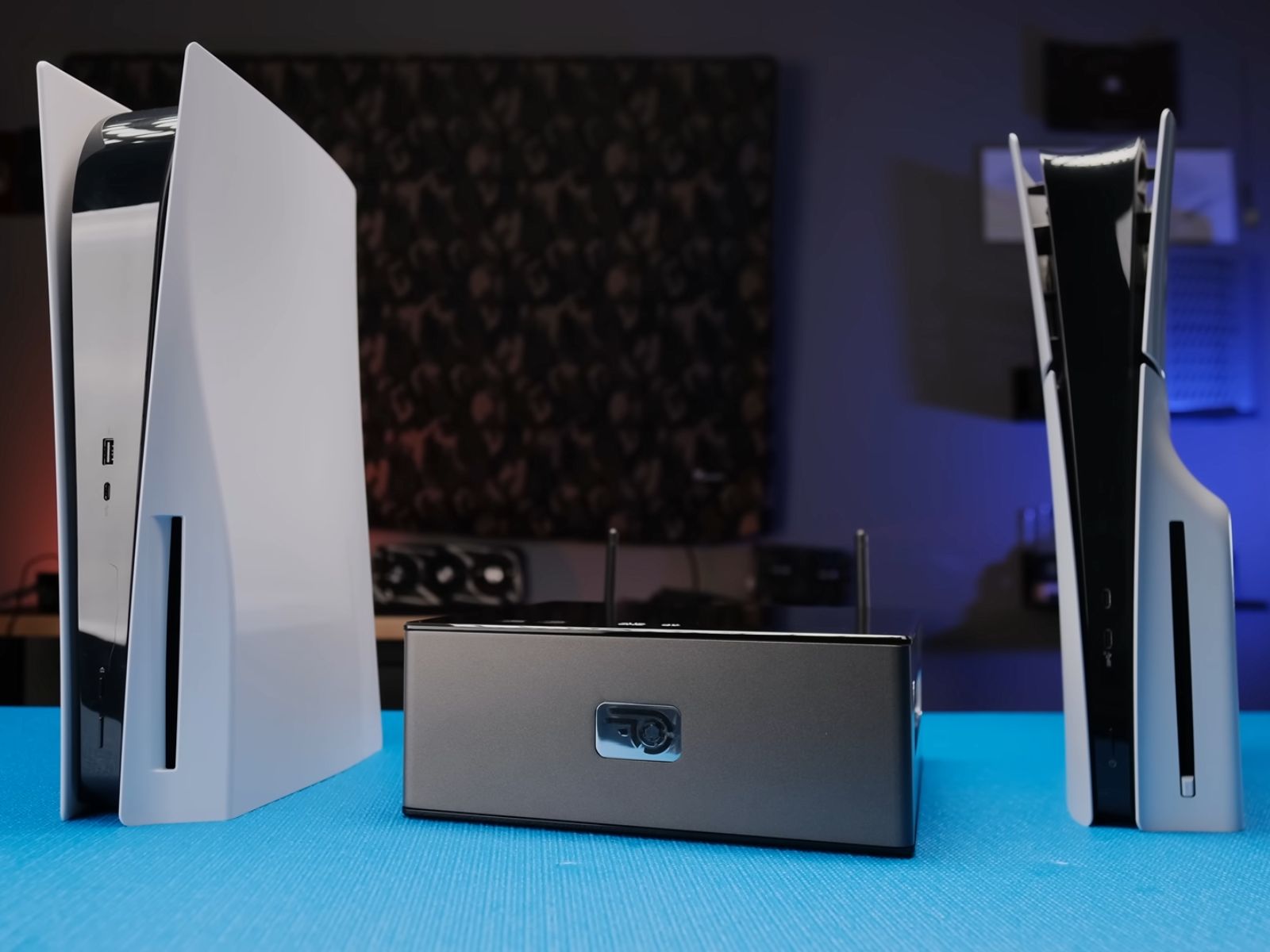

Оригинальная Tiny PS5 сократила консоль примерно на 60 процентов, поместив ее в 3,3-литровый корпус SkyReach 4 Tiny с пользовательскими 3D-печатными креплениями и охлаждением. Он работал на несколько градусов теплее, чем запасы, а также страдал от нестабильности энергоснабжения. 6-литровый Redux Rebuild устраняет эту слабость и улучшает качество и исправность корпуса.
Алюминиевое шасси и обмель покрыты Cerakote для матовой промышленной отделки в сочетании с акриловыми боковыми панелями темного дыма для тонкого внутреннего обзора. Верхняя пластина оснащена прецизионными отверстиями для USB-портов и пружинными кнопками питания и катапультирования, защищёнными магнитным путем четырьмя встроенными магнитами для быстрого доступа к очистке.
Освещение обрабатывается незаметно: светодиод системы находится внутри утопленной полированной полированной карманной ручки, диффованной с помощью 3D-печатного световода. Ручка удваивается как функциональная рукоятка для переноски и направленная выхлопная вентиляция.
Охлаждающая производительность
Внутри YouTuber сохранил оригинальные пластины теплоотвода, но соединил их с кулером процессора Alpenföhn Black Ridge и двумя 120-миллиметровыми тонкими вентиляторами Noctua в конфигурации push-pull. Три 60-мм вентилятора Noctua выпускают тепло через выхлопную трубку.
Тепловое тестирование на Экспедицию 33 (предустановленное качество, размытие движения, пленочное зерно выключено) дало следующие результаты:
- Акция PS5: 230 — 235 Вт розыгрыш, ~59 °C в среднем
- Крошечная PS5 (2023 сборка): 220 – 225 Вт, ~56 °C
- Версия Redux: < 220 Вт, ~50 °C в среднем
Улучшение произошло из полностью переработанной системы впуска. Видеохостинг Эрик напечатал новый саван с более крупными впускными каналами и неопреновой прокладкой, чтобы предотвратить рециркуляцию горячего воздуха. Переработанный воздушный поток понизил температуру примерно на 6 °C и устранил падения рамы, ранее вызванные тепловой дросселированием.
Подключение, хранение и цифровой переход
Поскольку алюминиевый корпус ослабил беспроводную производительность, антенна Wi-Fi теперь установлена внутри под верхней акриловой панелью, в то время как складные внешние антенны Bluetooth на задней панели устраняют задержку и выпадение соединения.
Значительно улучшилось и складирование. Более ранняя Tiny PS5 была ограничена короткими накопителями 2230 M.2, ограниченными 2 ТБ, но версия Redux интегрирует удлинительный кабель M.2 и 3D-печатный кронштейн, освобождая место для полноразмерного 2280 SSD, показанного здесь с 4-ТБ накопителем и выделенным тепловым стеклом.
Оптический привод из оригинальной сборки был удален в пользу более чистого, цифрового макета. Поскольку PS5 не может завершить обновления прошивки без обнаружения диска, YouTuber держал дисковую плату управления питанием и подключение внутри шасси. Консоль распознает его как функциональный даже без механических компонентов. Пользовательское 3D-печатное крепление защищает доску за материнской платой, поддерживая совместимость с обновлениями без внешнего беспорядка.
Чтобы завершить сборку, переработанная зарядная док-станция контроллера дополняет титаново-черную тему. Он повторно использует магнитную систему зарядки NFC, но добавляет стальной пластинчатый основание для дополнительного веса и стабильности.
Власть и построение сообщества
У старой Tiny PS5 была одна повторяющаяся проблема: случайные отключения во время графически интенсивных игр. Тепловое тестирование подтвердило, что эти отключения были вызваны не перегревом, а с питанием 250 Вт GaN, которое боролось с более новыми играми, рисующими более 230 Вт. Обновление до 500 Вт GaN полностью решило проблему.
Redux также является общественным проектом, с файлами дизайна для PS5 модели 1215A, доступными на NFC Patreon. Строители могут заказать алюминиевые детали из SendCutSend, напечатать 3D-принтер, а остальное использовать монтажный кронштейн для охладителя Black Ridge, хотя мод по-прежнему требует тщательного сборки и некоторых навыков пайки.
